陜西實驗室建設及實驗室規劃設計理念

實驗室規劃設計是一項系統工程，涉及專業眾多，更需要同時精通實驗室使用知識和建筑知識作為技術基礎。無論是新建、擴建、或是改建項目，都不單純是選購合理的儀器設備與實驗室家具，還要綜合考慮實驗室的總體規劃、合理布局和平面設計，以及強弱電、給排水、供氣、通風、空調、空氣凈化、安全措施、環境保護等基礎設施和基本條件。

一、實驗室規劃設計理念

我們在設計過程中要“以人為本”，設計出安全的整體設計，功能化的產品，美觀實用的家具，是我們成功的前提。面對不同客戶、不同實驗室，把顧客的信息準確傳遞到設計部門，設計部門進行合理設計，給客戶一個“經濟、實用、安全”的全新實驗室設計方案，這正是我們所要完成的工作。

二、實驗室規劃設計主要內容

(1)建設單位：如某某研究所、某某學院或某某工廠。

(2)建設項目：如某某實驗樓或某某研究樓。

(3)建設性質：新建、擴建或改建。

(4)建設地點及用地、工程項目的具體位置，

(5)公害處理、對廢氣、廢水、廢物、噪聲、輻射、振動等的技術處理措施。

實驗室建筑設計的主要工作

(1)總體布局中的各棟建筑物的相互關系以及生活區采用什么方式解決；

(2)各類實驗樓的工藝布局及工藝流程；

(3)平面組合的幾種可能性，建設實驗樓的層數；

(4)選擇合適的摸數(包括開間、進深、層高以及走道尺寸)；

(5)主要儀器設備的布置方式以及實驗臺、通風柜等的位置；

(6)實驗室與研究室之間的布局形式，輔助實驗室與實驗室之間的布局；

(7)工程管網的布置原則(如明管或暗管，垂直管網或水平管網)；

(8)靈活性的要求；

(9)環境保護，公害處理方面的詳細技術措施。

三、實驗室規劃設計流程

建設一座功能完善的實驗室，要由專業的實驗室裝修設計人員進行專業設計，要全面綜合考慮，遵循以人為本的原則，建成正規化、標準化的實驗室達到最佳的使用效果。

1.合理設計實驗室電路

①中國電壓標準，交流三相五線制電源380V，50HZ，（紅色A、綠色B、黃色C、黑色0、雙色保護地）。交流單相三線制電源220V，50HZ，（紅色火、黑色0、雙色保護地）。

②合理設計實驗室電氣，布置線路電線采用銅芯BVR、BV，電線直徑、開關大小按照用電容量計算。

③較大負荷用電器單獨設回路，并設計相應自動保護開關。

④貴重儀器、精密儀器電源，設計交流穩壓裝置或設隔離電源，以確保儀器安全可靠運行。

⑤全部插座，用電器外殼都要良好接地，確保人身安全。

⑥合理規劃設計空調、照明。合理設計電加熱裝置，達到安全可靠使用目的。

2.合理設計實驗室水路

①上水管采用DG15PP材料、PVC材料、開泰管等，水壓不小于2.5兆帕，下水采用管DG50PP材料、PVC、陶瓷，最小坡度不小于5度,下水設U形反水彎，上下水管路材料不宜采用金屬。鋪設到室外管道另議。

②試驗產生的有毒有害液體，要設計二次蓄水裝置，待消毒凈化達到排放標準后，再排放。

③試驗室下水管路應設計獨立回路，不宜與衛生間等其它下水道連通。

3.合理設計實驗室氣路

①為確保安全，實驗用各種氣體，有條件應遠離工作點設計具有防爆性能的房間作為氣體室存放，否則需設置帶有全自動報警功能的氣瓶安全柜存放。

②試驗產生有毒有害氣體應設計負壓排氣系統，確保有毒有害氣體不在室內泄露。

③按照房間大小比例設計相應數量帶逆風閥的換氣扇，使空氣流通順暢，保持清潔。

④每個房間都要設計帶有過濾裝置的通氣孔，如果是帶有室內走廊的房間也可在門窗上設百葉窗，尺寸按照排氣量比例關系計算。

4.合理設計實驗室排風

①排風系統工程是實驗室建設的關鍵，通風柜的效果好壞主要在于排風系統設計。

②排風管的材料首選為FRP無機樹脂材料，也可用PVC材料或PP材料風管內壁應制做粗糙面，可減少風流噪聲，采用圓形或巨型均可，直徑250—500mm，按照排風量要求確定尺寸。

③FRP防腐風機種類確定：

軸流風機、單臺通風柜，單原子吸收罩較小風量采用。

斜流風機、雙臺通風柜，雙原子吸收罩，略大風量采用。

離心風機、多臺通風柜或需要排風量較大時采用。

屋頂風機（同上）均可選擇。

④防腐風機應安裝在室外屋頂，出風口設防雨、鳥罩，還需減振器、逆風閥、消音器。

⑤如果實驗室是空調房間安裝通風柜，應合理設計補風裝置，以避免浪費能源。

5.合理設計實驗室設備，充分利用空間

①利用好現有空間發揮最大作用，使實驗室裝備布局合理，符合試驗操作規律性，達到科學利用空間最佳效果。

②實驗室設備符合人體工程學，長、寬、高標準適合于人性化設計理念。

③實驗室設備設計適合試驗工作的工藝流程、工作線路暢通、通道流暢。

④實驗室設備設計不能有遮擋光線，遮擋暖氣熱源等浪費能源現象。

⑤實驗室設備應采用環保、阻燃、耐腐蝕、強度高等專業材料，經久耐用。

⑥生物、基因、物理、化學等不同學科實驗室，設計不同類型的基礎設備，要確保安全、經濟、實用。

6.實驗室建設規劃

1.實驗室的裝修與一般裝修有所不同，設計上不但要美觀舒適，還要做到防火、防潮、防腐等性能，增加通風、凈化、消毒、無菌等功能，達到環保安全可靠經久耐用。

2.裝修材料選擇主要考慮環保、防腐性能。

3.采用厚度12MM-19MM全玻璃隔斷,是當前實驗室規劃建設普遍推廣的設計方案。寬敞明亮,科學現代。

4.對試驗產生的有毒有害氣體液體要做到二次處理排放,達到排放標準。

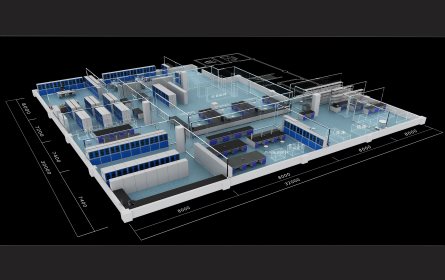

四、實驗室平面規劃

（1）實驗室設計規范(2)實驗室空間尺度(3)實驗室功能布局(4)實驗室室內布局(5)實驗室家具

實驗室空間尺度又稱實驗室的模數，一般是指實驗室的開間、進深、層高、走廊的尺度。它根據研究人員的活動范圍及實驗設備和儀器布置要求而定。

實驗室功能布局

實驗室平面布局按照實驗室建筑設計規范及建筑設計防火規范要求，將辦公區域和實驗區域分開，兩者之間設置門禁系統。主實驗室與輔助功能間之間相互協調，按照實驗室功能流程合理分布?？紤]人流物流分開，保障樣品無交叉污染，保證實驗數據的正確性。在實驗區域設計有緊急沖淋裝置，減少實驗操作人員的危險。

疾控中心：樣品受理中心、質控科、公共衛生科、慢病中心、血液科病毒科、免疫科、細菌科、理化中心、毒理科、動物房

質檢中心：樣品受理中心、計量檢測、儀表類檢測、包裝物檢測、食品化妝品檢測、水質檢測、紡織檢測、紙張檢測、電子類產品檢測、電器檢測、珠寶檢測、玩具檢測、家具檢驗、建材檢測、油品檢測、涂料檢測、電線電纜檢測、塑料檢測、鞋類檢測、管材檢測、摩托車檢測、車倆檢測等

農檢中心：樣品受理中心、理化實驗室、農殘分析室、儀器分析室、轉基因產品實驗室、無菌室

檢測中心：樣品受理中心、中藥檢測、化學檢測、抗生素檢測、動物房、潔凈室(微生物限度、陽性對照、無菌室、效價室、粒度室)

疾控：收發血、體檢中心、檢驗科(臨檢、遺傳學、生化、免疫、中心檢驗、微生物室、PCR室、艾滋病)、病理科(病理取材、脫水、包埋、染色、切片、觀察等)

煙草技術：原料輔料檢測、煙絲工藝、香精香料、煙氣分析、評吸室、化學分析室、儀器分析、物理檢測室

食品檢驗：理化實驗室，儀器分析室、輔助功能實驗室、無菌室、真菌室

生物：基礎化學實驗室、合成實驗室、藥效實驗室、制劑及釋藥實驗室、分析測試中心、生物實驗室、病毒疫苗實驗室、動物房、中試車間

刑偵技術：法醫實驗室、解剖實驗室、物證室、理化實驗室、工痕實驗室、手引顯現實驗室、足跡實驗室、指紋實驗室、人工畫像實驗室、畫像識別室、圖像處理室、語音分析室、DNA實驗室、光源實驗室
