實驗室規劃管理的幾個重要關鍵點
實驗室的建設和管理水平關系到實驗操作人員的操作水平,科學地規劃和管理能夠提高化學實驗室的有效利用率,更好地服務實驗人員。
1

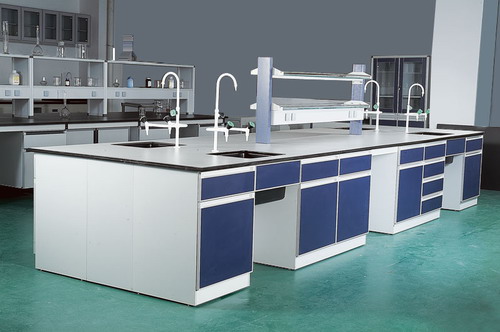

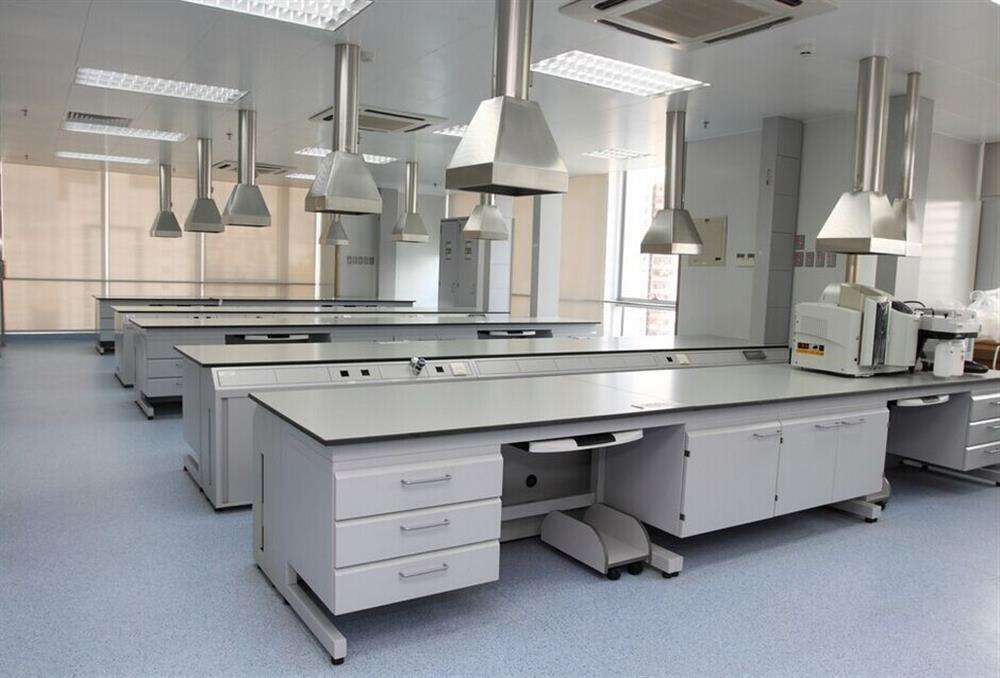

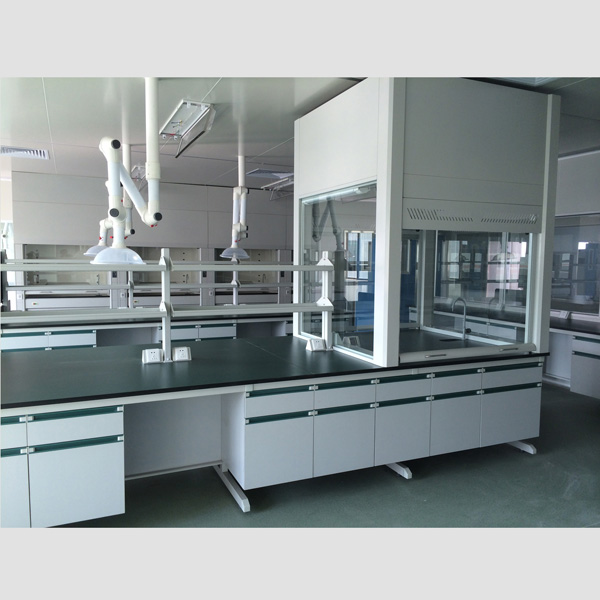

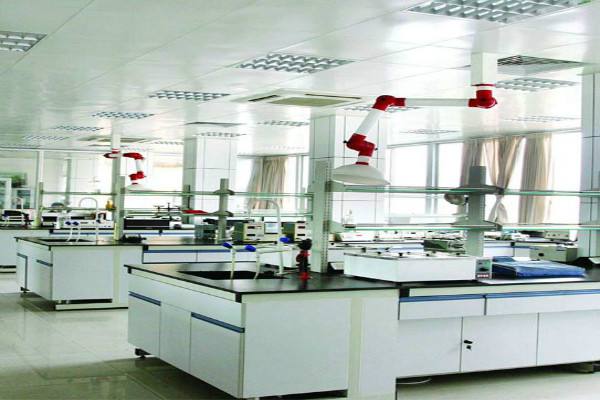

實驗臺的布置方式
在自然采光里,不宜平行于有采光窗的外墻,因人面向窗子時有眩光,而背向時,臺面產生陰影。
1.設置島式中央臺時應考慮管線的處理,下面列出幾種情況:
(1)地板上挖地溝加蓋板,存在滲漏、積液問題,但便于維修。
(2)地板直埋式,當出現問題時,需要鑿開檢修更換,影響周圍。
(3)穿樓板存在滲漏問題,樓下不宜設置高精密儀器,太高檢修不便。
(4)懸吊式,太難看,影響美觀。
2.建議設置半島式中央臺(即邊中央臺),優點是易于埋藏管線。
3.實驗臺之間需有間距。
2
實驗臺的尺度要求
1.實驗臺的長度分配:一般實驗室1.2米/人;有機實驗室1.5米/人。
2.臺面高度:中國850mm;美國、德國(900～920)mm;日本800mm。
3.臺面寬度:≥600mm,盡量不要超過750mm(板材最大利用率)。
4.雙面即中央臺臺面:1500mm。
3
實驗臺的組合
1.實驗臺的臺面盡量采用整片臺面、標準柜體組合,減少臺面的拼縫,保證實驗臺的整體美觀,調試方便并可提高施工進度。
2.伸膝凹口寬度:(600～1100)mm。
3.試劑架:深度能并列放置兩瓶中型試劑瓶(500mL)為合適。通常為(200～300)mm,分上下兩層。
4.靠墻邊臺用試劑架取:200mm。
5.中央臺用試劑架取:300mm。
4
特殊實驗室的規劃要求
1.光譜分析室
(1)配備樣品處理間:有洗滌池、實驗臺、通風柜等。
(2)儀器室(攝譜室):室溫(20±5)℃,濕度(65±5)%。
(3)通風:儀器部分的上方要有局部排氣罩裝置。
2.質譜分析室
(1)配備樣品處理間:有洗滌池、實驗臺、通風柜等。
(2)儀器室:室溫(20±5)℃,濕度60%～65%。
(3)通風:質譜儀有汞蒸氣逸出,室內需局部通風,儀器上方要有局部排氣罩裝置。
(4)供水:水壓不低于2kg/cm2。
(5)供電電源:需單相三線110VAC、220VAC及三相五線380VAC電源。
3.光衍射分析儀器室
(1)配備樣品處理間:有洗滌池、實驗臺、通風柜等。
(2)儀器室:室溫(20±5)℃,濕度(65±5)%;要有足夠的防護厚度,防護門要有打開關閉的信號裝置,要有良好的通風,需具備真空、壓縮空氣、冷卻水的供應。
4.色譜分析室
(1)配備氣瓶貯藏室。
(2)儀器室:室溫(20±5)℃,濕度(65±5)%;有穩固的色譜儀器臺,儀器臺應距離墻600mm,以便于儀器的檢修,儀器的上方要有局部排氣罩裝置。
5.原子吸收室
(1)配備樣品處理間:有洗滌池、實驗臺、藥品柜、通風柜等。
(2)不宜和液相色譜、氣相色譜等儀器放在同一個房間。
(3)室溫22℃～27℃,濕度(65±5)%;有穩固的色譜儀器臺,儀器臺應距離墻600mm,以便于儀器的檢修。
(4)氣路:一般設有三種氣路管線(笑氣、乙炔氣、壓縮空氣),氣路由氣瓶貯藏間進入室內,室內總管線通過穩壓閥分向每一臺色譜儀,在連接每一臺色譜儀前加針型閥。助燃氣可用空氣壓縮泵。
(5)通風:原子吸收用可燃氣體,燃燒放出大量二氧化碳,室內要有良好的通風,儀器的上方要有局部排氣罩裝置。
(6)供電電源:需單相三線110VAC、220VAC及三相五線380VAC電源。
6.液相色譜室
(1)配備樣品處理間:有洗滌池、實驗臺、藥品柜、通風柜等。
(2)不宜和原子吸收、氣相色譜等儀器放在同一個房間。
(3)室溫22℃～27℃,濕度(65±5)%;有穩固的色譜儀器臺,儀器臺應距離墻600mm,以便于儀器的檢修。
(4)通風:液相色譜有有機氣體,室內要有良好的通風,在儀器的上方要有局部排風罩裝置。
(5)供電電源:需單相三線110VAC、220VAC及三相五線380VAC電源。
7.氣相色譜室
(1)配備樣品處理間:有洗滌池、實驗臺、藥品柜、通風柜等。
(2)不宜和液相色譜、氣相色譜等儀器放在同一個房間。
(3)室溫22℃～27℃,濕度(65±5)%;有穩固的色譜儀器臺,儀器臺應距離墻600mm,以便于儀器的檢修。
(4)氣路:一般設有四種氣路管線(氮氣、氫氣、氦氣、壓縮空氣),氣路由氣瓶貯藏間進入室內,氣路上要加過濾器,進入室內后總管線通過穩壓閥分向每一臺色譜儀,在連接每一臺色譜儀前加針型閥。助燃氣可用空氣壓縮泵,氫氣可用氫氣發生器。
(5)TCD檢測器的尾氣要用管線連接到室外。
(6)通風:色譜室有氫氣和燃燒放出的二氧化碳,室內要有良好的通風。
(7)供電電源:需單相三線110VAC、220VAC及三相五線380VAC電源。
8.天平室
天平是化學試驗室必備的常用儀器。
高精度天平對環境有一定的要求:防振、防塵、防陽光直射、防腐蝕性氣體侵蝕及有恒定的氣溫,故設專用天平室以滿足以上要求。
天平室以北向為宜,還應遠離振源,不能與高溫室和有較強電磁干擾的房間相鄰。而高精度微量天平應設在底層。天平室要采用雙層窗,利于隔熱防塵,天平室最好設置有過渡間進入,以免受氣流的影響,有空調,風速宜小。天平室內不得設置水盆或有任何管道穿過室內,以免管道滲漏、結露或在管道檢修時影響天平的使用和維護。
盡量不要放置一些不必要的家具,以減少積塵。
其他環境因素對天平的影響有:人的走動、門的開關等。安裝天平時,不能緊貼墻身,應離墻(20～50)mm,防止來自振動的影響。
